按[SHF]切换阵列类型为“3维”。
三维阵列设置界面
示教一个3维阵列按以下步骤：
1> 文件基准点必须设置为第1个阵列子图形的关键位置。(如图3-35的基准点位置)
2> 输入列数和行数。
3> 按“[F1] 列数”，示教针头到第1行最后1列的子图基准点处。（如图“列1行3”处位置）
4> 按“[F2] 行数”，示教针头到第1列最后1行的子图基准点处。（如图“行1行4”处位置）
5> 按[ENT]保存。

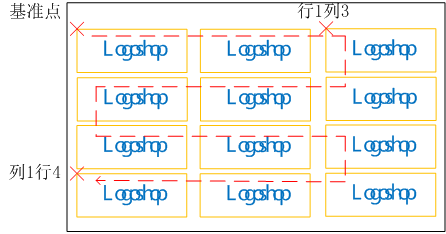

示教3维阵列
示教好后，阵列就按照红色虚线方向依次加工。
3维阵列不仅仅支持矩形，还支持任意3维平行四边形。
